ノイズ低減アイソレートバランス電源トランス
いまお使いの電源、どのくらいノイズが混入しているかご存じですか？
アイソバランスは舞台音響、スタジオ、音楽制作、放送などのエンターテイメント業務で問題となる電源ノイズの影響を低減し、音響機器本来の性能を発揮させることを目的に開発されました。
アイソバランスは小さな変電所、元の電源から分離しノイズ成分を減少、大地に吸収させることにより良好な電源環境を提供します。
アート表現や重要なアナウンスシステム運用には電源品質とノイズの抑制は不可欠です。ノイズを『発生させない』『受けない』ことはとても大切であり、EMC（電磁環境適合性）の維持が重要であると私たちは考えます。
※アイソバランスはシンテック株式会社の登録商標で す 製造 シンテック株式会社 ©SHINTEC & SHOWON
NDT15100MS8
Line up
※すべて受注生産品です
※その他特注対応、設備等における施工、納入前/後測定のお問合せはこちらからどうぞ
アイソバランスの
特徴
LEDビジョン、照明、大道具機構などを多用する舞台総合芸術ではスイッチング電源やインバーターによる大量のノイズ発生源が近接し、状況によっては音響電源も同一の電源盤から取らねばならない時があります。
スタジオ、音楽制作の環境においても一般家電、OA機器や建物内のエレベーター等からノイズの影響を受けて、決して良好な環境とは言えない状況があります。アイソバランスではまずトランスによる【電源の分離】を行い、他からのノイズ混入を防ぎます。
アナログの音響伝送、バランス接続と同じように、電源もバランス化することで外来ノイズの影響を受けにくくすることができます。
アイソバランスに搭載された特殊なトランスは+50Vの正相と-50Vの逆相電圧を出力し、作用点では合算して100Vとなるよう設計されています（100V出力モデルの場合）
これにより、電源回路に混入したノイズ成分が打ち消されることでノイズが大幅に減少します。
アイソレーション、バランス化しノイズ成分の打ち消しに成功したとしても、その成分をどこかに捨てなければノイズは混入したままになります。
そこで分離させたノイズ成分はアース接続によって大地に吸収させるのです。
コンセントプレートにアース接続のある会場、設備であればアース付きコンセントのアース端子から大地に繋がり、ノイズをそこから逃がすことができます。
※10Ω以下を推奨（C種接地）
これらの特徴により、ノイズフロアが20～30dB拡大
アイソバランスの
回路基本構成

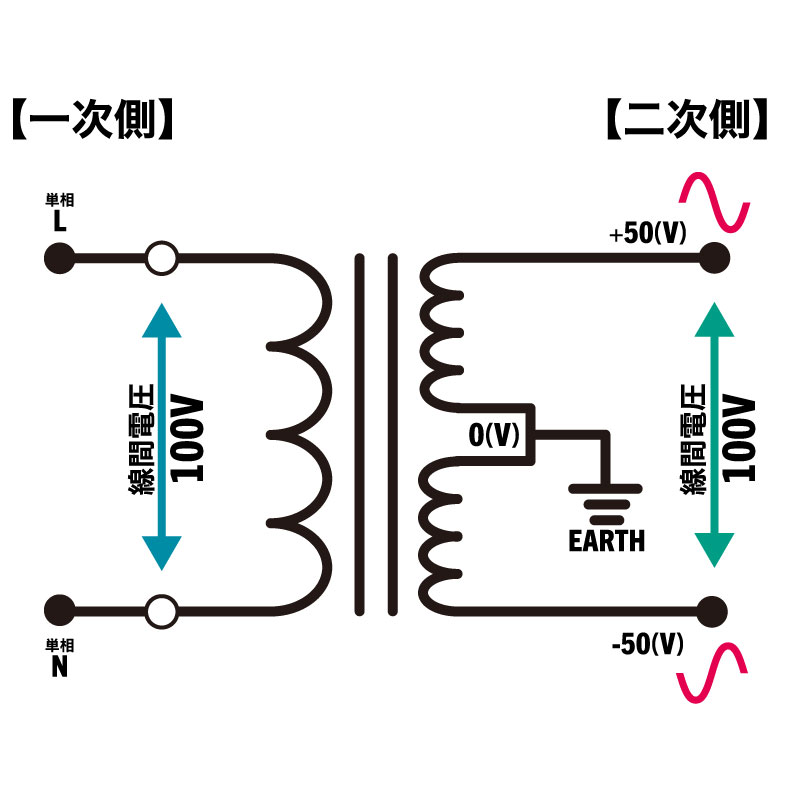

単相100Vを入力、最初にトランスによって完全にアイソレートされ、続いて正相50V、逆相50Vのバランス出力へ変換、無駄なノイズ成分は打ち消しあいながら負荷作用点では電圧はAC100Vになります。
打ち消し分離されたノイズ成分（コモンモードノイズ）はアースにより大地に逃します、よってアースの接続がとても大切です。
単相三線のL1,L2,を接続し、入力電圧200Vとします。
最初にトランスによって完全にアイソレートされ、続いて正相50V、逆相50Vのバランス出力へ変換、無駄なノイズ成分は打ち消しあいながら負荷作用点では線間電圧はAC100Vになります。
打ち消し分離されたノイズ成分（コモンモードノイズ）はアースにより大地に逃します、よってアースの接続がとても大切です。

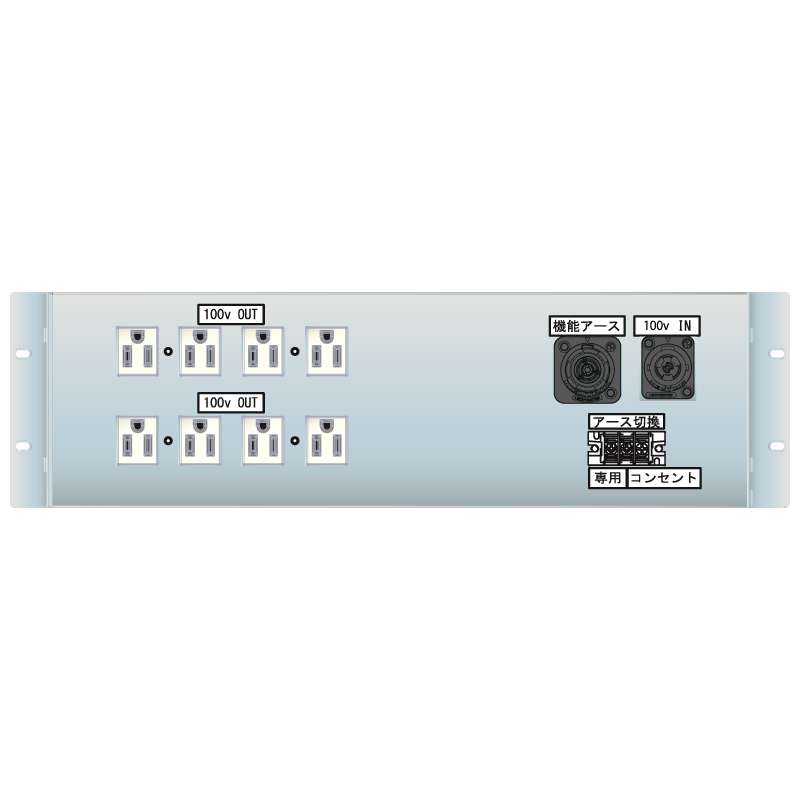

NDT-15100MS8
NDT15100MS8

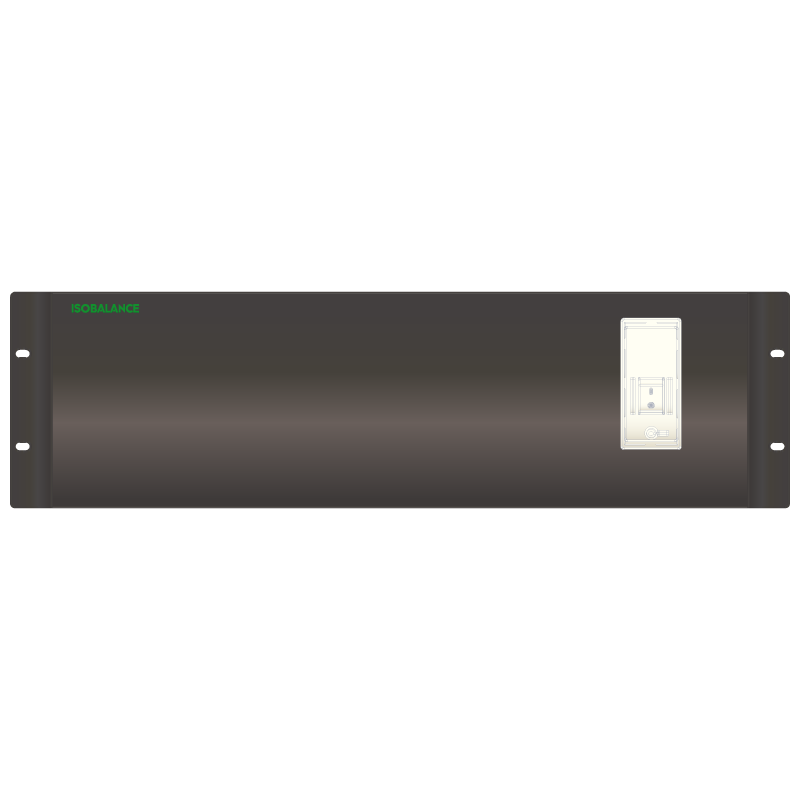

NDT-15200MS8
NDT15100MS8

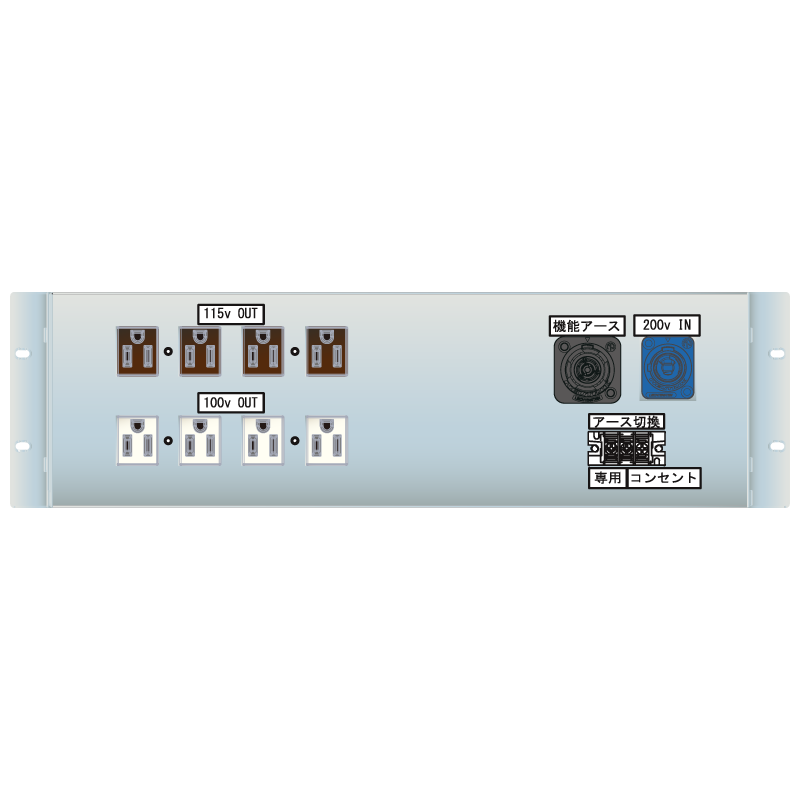

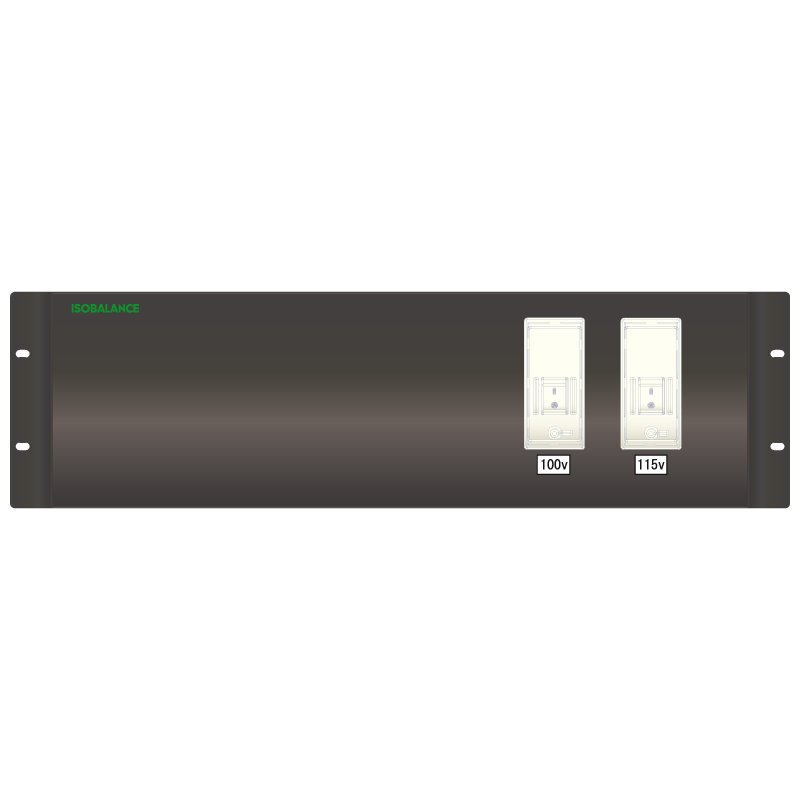

NDT-15200MD
■スペック
| 型式： | NDT-15200MD |
| 入力電圧： | AC200V 50/60Hz |
| 入力端子： | PowerCon |
| 出力電圧： | AC100V / AC115V |
| 出力端子： | 平行2P E付 |
| アース接続端子： | PowerCon TRUE1 MX |
| 容量： | 1.5KVA |
| 寸法： | EIA 3U D400 |
| 質量： | 19Kg |
- 100V /115Vの2種類の電圧を出力することができます
- この製品は単相三線専用です（三相三線、三相四線では効果発揮しません）
- この製品は機能アースを必ず接地する必要があります
- アースの接続には電気工事士資格が必要です
- 一次側電源入力ケーブル、アース入力ケーブルはプラグ含め付属しておりませんのでご注文時に指定下さい
NDT15100MS8

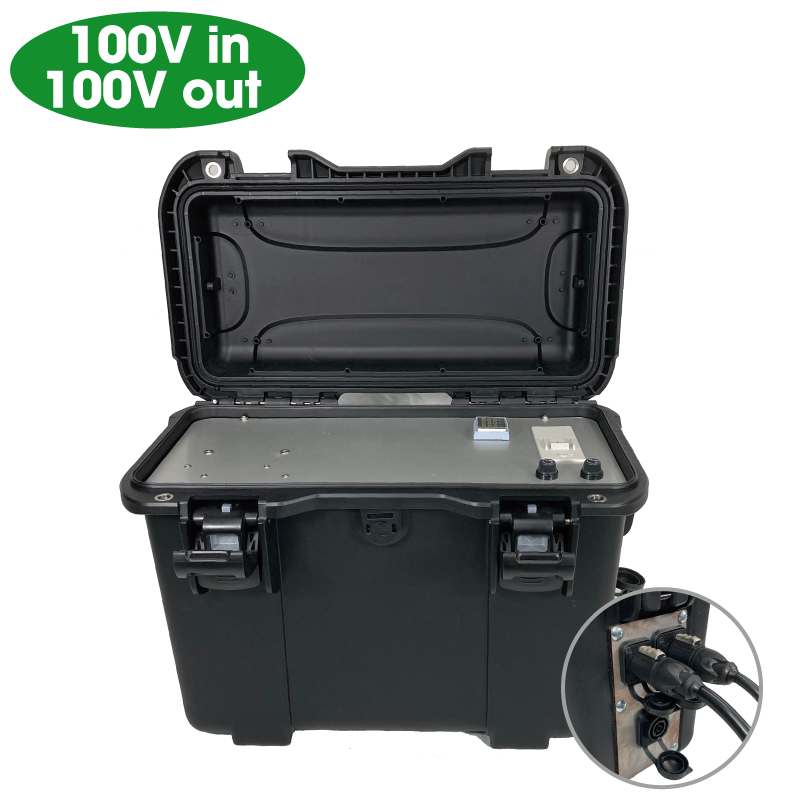

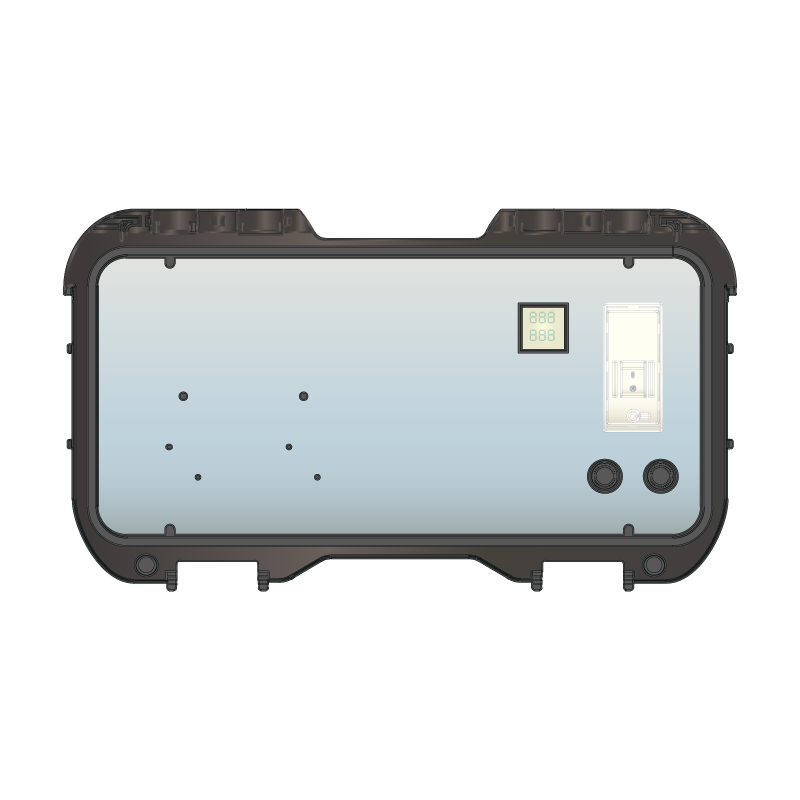

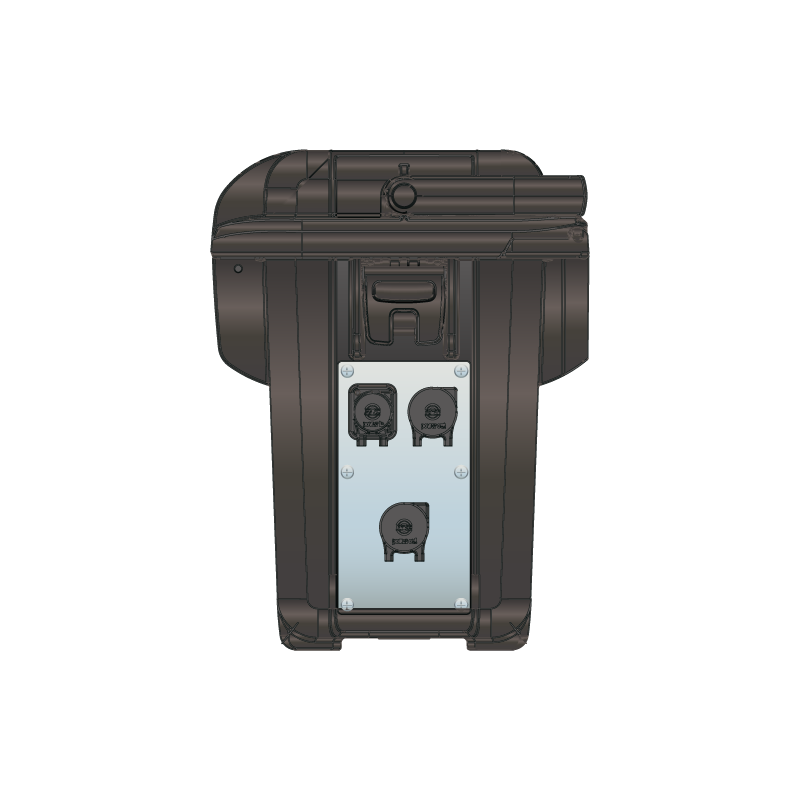

NDT-075100PS
